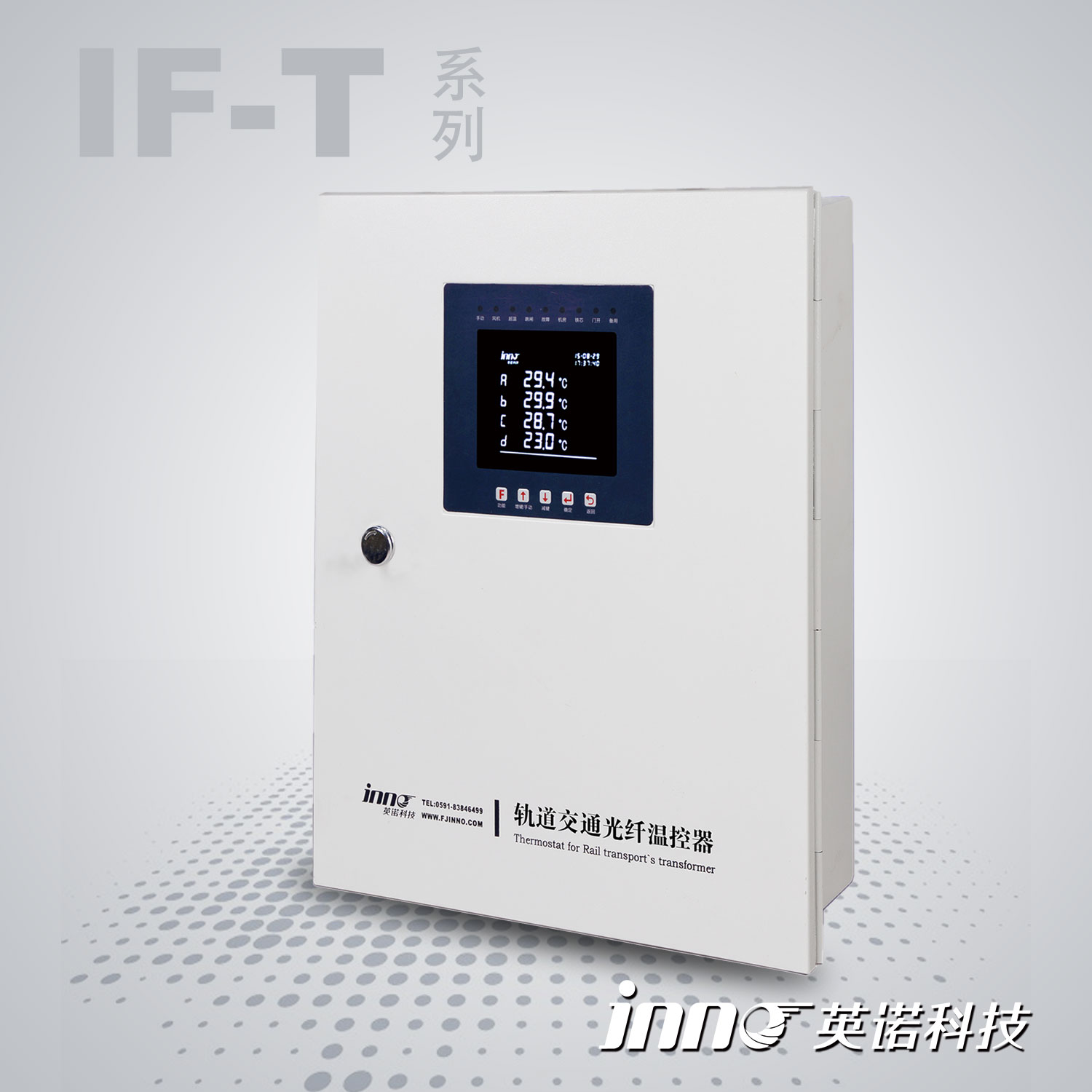

轨道交通光纤温控器技术指标
| parametre: | indeks |
| Ortam nemi: | < 95％ (25℃) |
| Ortam sıcaklığı: | -20℃ ~+55 ℃ |
| Ortam nemi: | < 95％ (25℃) |
| Çalışma voltajı: | AC 220V (+10％，-15%) |
| Çalışma frekansı: | 50Hz veya 60Hz(± 2Hz) |
| Ölçüm aralığı: | -30.0℃～ 240.0 ℃ |
| Ölçüm doğruluğu: | ±%1 FS(Termotor seviyesi 0.5，Sensör B seviyesi) |
| Çözünürlük: | 0.1℃ |
| Fan çıkış kapasitesi: | 9A/250VAC |
| Çıktı kapasitesini kontrol edin: | 5A/250VAC；5A/30VDC(Rezistans) |
| Termotor güç tüketimi: | ≤8W |
| Üretim Standartları: | JB/T7631-2016 "Transformatörler İçin Elektronik Termotor" Endüstri Standardı |
| Sertifika standardını geçin: | ISO9001:2016Uluslararası Kalite Yönetim Sistemi Sertifikasyonu |
| Test standardını geçin: | IEC61000-4:1995 Uluslararası Standartlar |
| Teknik Standartları Geçin: | GB/T17626-2008 "Elektromanyetik uyumluluk testi ve ölçüm teknolojisi" Standardı |
IF-T 系列轨道交通光纤温控器型号选择说明
| model | İşlev |
| IF-TQ201FI | 1. 提供三路绕组及一路铁芯测温；自动 /手动启停冷却风机功能；各通道显示值数 字补偿功能；LCD 液晶显示、LED 显示灯、带操作键盘；提供时钟功能； 2. 提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度； 3. 提供变压器门柜点开启报警功能； 4. 提供 2 对超温报警触点（一常开、一常闭）； 5. 提供 4 对超温跳闸触点（两常开、两常闭）； 6. 提供 2 对铁芯报警触点（一常开、一常闭）； 7. 提供 2 对风机远传触点（一常开、一常闭）； 8. 提供 2 对温控器失电报警触点（一常开、一常闭）； 9. 提供 2 对温控器故障报警触点（一常开、一常闭）； 10. 一路铁芯测温，并提供一路铁芯超温报警触点（I 功能）； 11. 提供 RS485 通讯功能，通讯带时标,可接收对时，或 MODBUS-RTU 协议（F 功能）； |
| IF-TQ201EFI | 常规功能同IF-TQ201FI型，增加三路或四路独立的4～20mA模拟电流输出（E 功能）。 |
| IF-TQ201FIL | 常规功能同IF-TQ201FI型，增加一路风机故障检测及报警（L 功能）。 |
备注：
1、如：IF-TQ201F，TQ/TL代表轨道交通专用，F代表功能代号（通讯功能）；TQ表示嵌入式 TL表示壁挂式
2、E、F、I为功能代码，功能代码可以组合，以下举例说明：
温控器型号：IF-TQ201EFIL，表示：TQ代表温控器为轨道交通专用嵌入式温控器，其功能包括：常规功能，增加三路或四路独立的4～20mA模拟电流输出功能（E），增加一路风机故障检测及报警功能（L）。
3、若有其他特殊技术或功能要求，如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、触点容量、触点数量等要求，均可与我们联系。

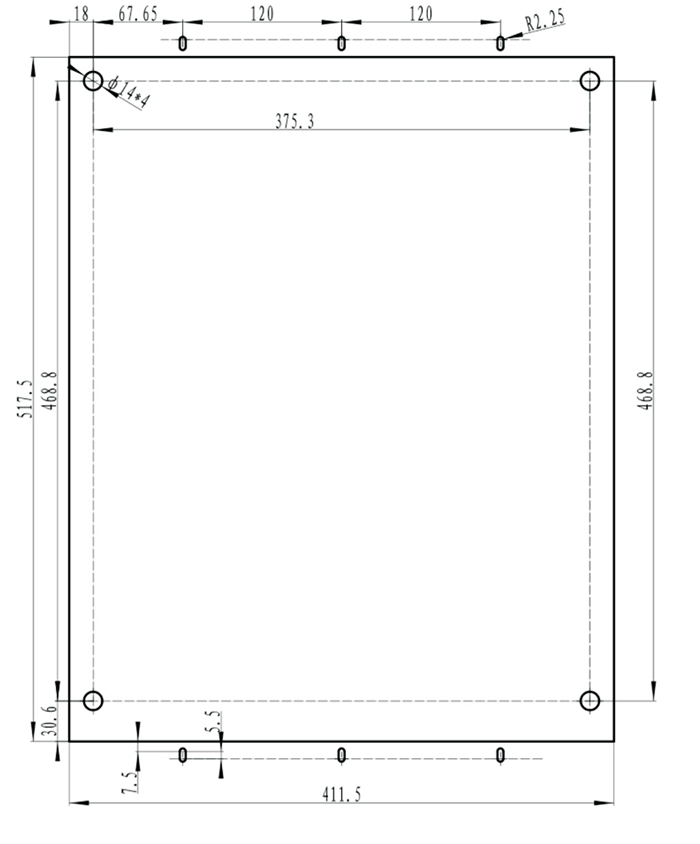

IF-TQ201轨道交通光纤测温系统尺寸及安装示意图
| parametre： |
具体尺寸 |
| 开孔尺寸： | 431mm × 517.5mm
(墙体固定开孔尺寸：375.3*468.8) |
| 外观尺寸： | 442mm × 558mm × 142mm |

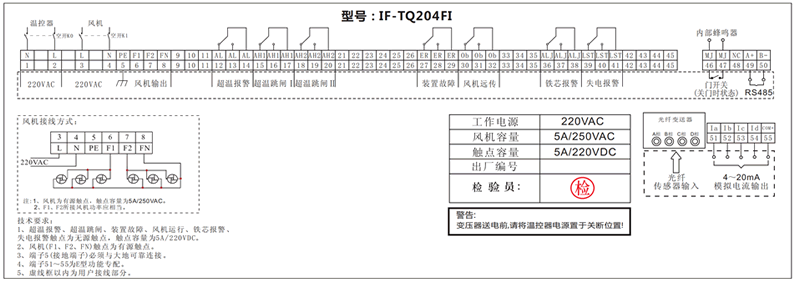

IFTQ-204FI轨道交通变压器光纤温控器端子接线图（附加功能请来电咨询）
注：若此接线图与IF-TQ204FI温控器接线图不一致时，以IF-TQ204FI温控器上接线图为准。
