- 高压开关柜测温的两种主流方案是荧光式光纤测温和红外测温，技术路线不同，适用场景各有侧重
- 荧光式光纤测温是接触式在线监测，直接测量触头和母排的真实温度，24小时持续采集数据
- 红外测温分为手持式巡检和固定式在线两种形式，均为非接触测量，受柜体遮挡和环境因素影响较大
- 封闭柜体内部的触头热点监测，荧光式光纤是目前最可靠的技术方案；户外开放设备的快速巡检，红外测温更具效率优势
一、高压开关柜测温的核心难点
高压开关柜的温度监测需求，集中在以下三类位置。
触头和动静触头接触面是发热最集中的位置。长期运行后接触电阻增大，电流通过时产生大量热量，是引发绝缘击穿和火灾的主要隐患。
母排连接点和电缆接头同样是高发热区域。螺栓松动、接触面氧化都会导致局部电阻升高，形成热点。
断路器和隔离开关的操作机构在频繁动作后也会出现异常发热，需要纳入监测范围。
这三类位置的共同特点是：处于封闭金属柜体内部，直接暴露在高压电场中，对测温方案的绝缘性能和安装方式提出了严苛要求。
二、荧光式光纤测温方案详解
1. 工作方式

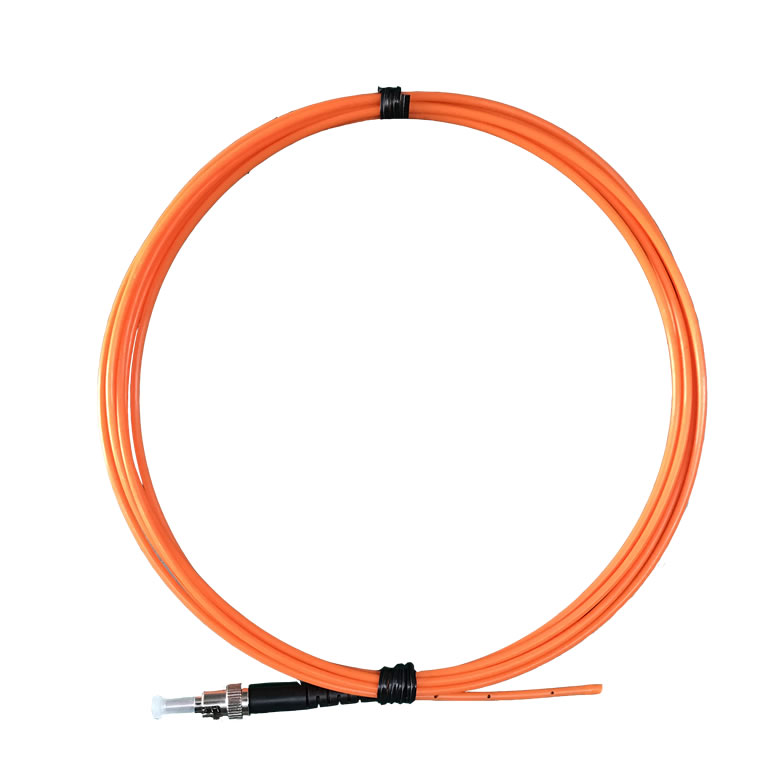

荧光式光纤探头直接安装在触头、母排和接线端子等发热位置，通过接触式测量采集真实温度数据。探头为完全绝缘体，不引入任何导电通路，可以直接安装在带电体上。主机部署在柜外，通过光纤与柜内探头连接，实现24小时连续在线监测。
2. 核心优势
| 优势维度 | 具体表现 |
|---|---|
| 直接测量内部热点 | 探头贴合安装在发热位置，测量真实温度而非推算值 |
| 天然电气绝缘 | 探头和光纤均为非导体，直接安装在带电体上无安全隐患 |
| 抗电磁干扰 | 开关柜内部电磁环境复杂，光信号完全不受影响 |
| 持续在线监测 | 24小时连续采集，温度突变实时触发报警 |
| 多点同步监测 | 一台主机接入多个探头，同时监测柜内所有关键位置 |
| 数据可接入系统 | 通过标准协议接入变电站自动化系统，实现集中管理 |
3. 局限性
探头需要在开关柜停电检修期间安装，带电情况下无法安装。单个探头只能监测一个固定位置，需要合理规划布点方案才能覆盖所有关键热点。初始安装成本高于简单巡检方式。
三、红外测温方案详解
红外测温在高压开关柜场合有两种应用形式，性能和适用性差异显著。
1. 手持式红外热成像巡检
运维人员定期持热成像仪对开关柜进行巡检，通过柜体缝隙或观察窗扫描内部温度分布。
这种方式的优势是灵活方便，无需改动设备，可以快速覆盖大量开关柜。局限性在于每次巡检只是一个时间点的快照，两次巡检之间发生的温度异常无法被捕捉。封闭金属柜体对红外辐射的遮挡，使很多内部位置根本无法被热成像仪看到。
2. 固定式红外在线测温
在开关柜内部或柜门观察窗处安装固定红外探头，实现持续在线监测。
相比手持巡检，固定式红外解决了时间覆盖性问题。但柜内空间有限，固定红外探头的安装位置受到限制，对于被遮挡的触头内部，固定红外同样无法实现直接测量。此外，柜内温度、湿度变化和金属反射会对红外测量精度产生干扰。
| 对比维度 | 手持红外巡检 | 固定红外在线 |
|---|---|---|
| 监测连续性 | 定期快照，无连续数据 | 持续在线 |
| 安装改造需求 | 无需改动设备 | 需要安装固定探头 |
| 封闭位置测量能力 | 受遮挡限制严重 | 受遮挡限制仍存在 |
| 运维人力成本 | 需要定期人工巡检 | 无需人工巡检 |
| 初始成本 | 低 | 中等 |
四、两种方案的核心性能对比
| 对比维度 | 荧光式光纤测温 | 红外测温 |
|---|---|---|
| 测量方式 | 接触式直接测量 | 非接触式间接测量 |
| 封闭位置测量 | 可直接测量触头内部温度 | 受金属壳体遮挡，无法测量封闭位置 |
| 测量精度 | ±0.5℃至±1℃ | ±2℃，受发射率影响 |
| 抗电磁干扰 | 天然免疫 | 受强电磁场影响 |
| 监测连续性 | 24小时持续在线 | 手持式为定期快照，固定式持续但受限 |
| 报警响应速度 | 秒级实时报警 | 手持式无实时报警能力 |
| 安装条件 | 需停电安装探头 | 手持式无需改动，固定式需安装 |
| 系统集成 | 标准协议接入自动化系统 | 部分产品支持系统集成 |
| 适用温度范围 | -40℃至260℃ | 通常-20℃至350℃ |
五、不同场合的选型建议
1. 优先选择荧光式光纤测温的场合
封闭式高压开关柜的触头和母排在线监测，是荧光式光纤测温最典型的适用场合。触头处于封闭金属腔体内，红外测温无法触及，只有接触式传感器才能获取真实温度数据。
重要变电站的核心间隔，对测温数据的可靠性要求高，不允许因测量方式的局限性导致漏报。
需要将测温数据接入变电站自动化系统进行集中管理的场合，荧光式测温主机的标准通信接口更便于系统集成。
220kV及以上重要变电站，通常要求关键设备具备在线测温能力，荧光式光纤是满足这一要求的主流技术路线。
2. 优先选择红外测温的场合
户外变电站开放式设备的定期巡检，包括户外隔离开关、架空线夹和高压套管等暴露位置，红外热成像巡检效率高，无需接触设备即可完成温度普查。
预算有限的小型变电站，暂时无法实施全面在线监测改造，手持红外巡检作为过渡方案可以发现明显的热缺陷。
作为荧光式在线测温的补充手段，对未安装固定探头的辅助位置进行定期抽查，两者配合使用覆盖范围更全面。
3. 两种方案组合部署的最优策略
单独依赖任何一种方案都存在覆盖盲区。
荧光式光纤测温负责触头、母排等关键封闭位置的24小时在线监测，提供精确的热点温度数据和实时报警能力。
红外热成像负责柜体外表面和户外暴露设备的定期巡检，快速扫描大范围设备的整体温度状态。
两者结合，既保证关键位置的持续精确监测，又实现大范围设备的定期全面检查，是目前高压变电站温度监测体系的最优配置。
六、高压开关柜荧光式光纤测温的布点原则
确定选用荧光式光纤测温方案后，布点方案的合理性直接决定监测效果。
每相触头安装一个探头，覆盖A、B、C三相，实现相间温度对比监测。三相温度出现不平衡时，即可判断某相触头存在接触异常。
母排连接点和电缆接线端子处各安装一个探头，覆盖接触电阻最容易增大的位置。
断路器操作机构和隔离开关传动部位，根据设备结构酌情增加探头，覆盖机械摩擦发热位置。
一个标准间隔的开关柜，通常布置6至12个探头，覆盖全部关键发热位置。
七、常见问题
Q：开关柜已经安装了红外在线测温，还需要增加荧光式光纤吗？
A：取决于红外探头的安装位置是否能直接看到触头接触面。如果红外探头只能测量触头腔体外壳的温度，测量值与触头内部真实温度之间存在差距，对于判断触头状态的参考价值有限。在这种情况下，增加荧光式光纤探头直接监测触头温度，可以显著提升监测数据的可靠性。
Q：荧光式光纤探头安装在带电体上会影响开关柜的绝缘性能吗？
A：不会。荧光式探头和传输光纤均为非导体材料，不构成任何导电通路，不改变开关柜内部的电场分布。探头封装材料经过绝缘等级认证，与开关柜内部绝缘材料相容，长期使用不会释放有害物质或影响绝缘性能。
Q：开关柜内部空间狭小，光纤走线困难怎么办？
A：荧光式光纤探头体积小，传输光纤直径通常只有几毫米，可以沿柜内现有走线槽或绝缘支撑件布线。光纤弯曲灵活，对安装空间的要求远低于金属传感器的布线要求。施工前由厂商工程师进行柜内布线路径规划，可以有效解决空间受限的问题。
Q：荧光式探头安装后，开关柜正常操作会损坏光纤吗？
A：只要施工时光纤走线路径避开开关柜的活动部件和操作机构，正常的分合闸操作不会损坏光纤。安装前需由有经验的工程师进行走线方案设计，确保光纤固定牢靠且不干扰设备正常操作。
福州英诺电子科技有限公司提供高压开关柜荧光式光纤测温系统的完整解决方案，产品支持IEC 61850和Modbus协议接入，具备多级超温报警和温差报警功能，已在110kV变电站等多个重要工程中批量应用。如需获取开关柜测温方案设计或产品选型建议，欢迎联系英诺科技工程团队，电话0591-83846499。
