- 磁共振环境下测温应优先考虑非金属、无电信号传输、抗电磁干扰的温度监测方式。
- 普通金属类温度传感器在 MRI 环境中可能受到强磁场和射频信号影响，也可能引入发热、伪影或安全风险。
- 荧光光纤测温通过光信号传输温度信息，传感端可做到小型化、绝缘化，更适合磁共振兼容设备和附件监测。
- 常见监测位置包括治疗探头、导管附件、线圈附近、患者接触区域和设备内部发热部件。
- 温度数据可用于研发验证、实时报警、温升趋势记录和设备安全控制。
磁共振成像设备工作时，会形成强静磁场、梯度磁场和射频场。对于需要在 MRI 环境中工作的医疗设备、治疗附件或监测系统来说，温度测量不能只考虑精度，还要考虑材料安全、抗干扰能力和对成像质量的影响。
在这类场景中，非金属测温方式更容易满足磁共振兼容要求。尤其是荧光光纤测温，传感端不依赖金属导线传输电信号，可降低电磁干扰、感应发热和电气安全风险，适合用于 MRI 兼容医疗设备的温度监测。
一、MRI 环境下测温为什么更复杂？
1. 强磁场会限制传感器材料
MRI 设备内部存在强磁场，金属材料可能受到磁场影响。部分金属部件还可能产生吸附力、位移风险或影响周边磁场均匀性，因此传感器材料选择需要特别谨慎。
2. 射频信号可能引起测量干扰
磁共振扫描过程中存在射频激励信号，普通电类传感器和导线可能受到干扰，导致温度数据波动、漂移或失真。对于需要连续记录温度变化的设备，这会影响判断准确性。
3. 金属导线可能产生感应发热
长导线或不合理布线在磁共振环境中可能产生感应电流，进而带来局部发热风险。对于贴近患者、导管、探头或治疗附件的测温点，这一点尤其需要关注。
二、哪些医用场景需要 MRI 兼容测温？
1. MRI 引导治疗设备
部分治疗设备需要在磁共振引导下工作，例如热治疗、消融、介入治疗或局部加热设备。这类设备通常需要实时掌握治疗端和周边部位温升趋势。
2. 医用导管和插入式附件
导管、探头、鞘管等附件进入 MRI 环境后，如果存在局部发热或材料不兼容，可能影响使用安全。小型化光纤探头可用于狭小结构内部或表面监测。
3. 射频线圈和患者接触区域
射频线圈、垫片、固定装置和患者接触区域可能出现局部温升。温度监测可用于研发测试、表面温升验证和异常预警。
4. MRI 兼容监护设备
部分监护设备、传感附件或辅助装置需要靠近磁共振设备运行。温度监测可以帮助评估设备自身发热和环境适应性。
| 应用位置 | 主要风险 | 测温要求 | 荧光光纤优势 |
|---|---|---|---|
| 治疗探头 | 局部温升快 | 响应快、体积小 | 小型化探头，适合近端监测 |
| 导管附件 | 空间狭小、发热难发现 | 柔性布置、绝缘安全 | 非金属传感，便于结构集成 |
| 线圈附近 | 射频干扰、表面温升 | 抗干扰、稳定采集 | 光信号传输，抗电磁干扰 |
| 患者接触区域 | 局部过热不易察觉 | 实时显示、报警提示 | 绝缘性好，降低电气风险 |
三、为什么 MRI 场景适合荧光光纤测温？
1. 非金属传感，降低磁场风险
荧光光纤测温的传感端可采用非金属材料封装，不依赖金属导线传输电信号。相比普通热电偶、热电阻等方案，更适合对金属敏感的磁共振环境。
2. 抗电磁干扰能力强
荧光光纤测温通过光信号传输温度信息，测量结果不容易受到射频场、梯度场和周边电气设备干扰，适合需要稳定连续采集的医疗设备测试。
3. 绝缘安全性好
光纤本身具有良好的电气绝缘特性，不会像金属导线一样引入导电路径。对于靠近患者、治疗探头或高隔离要求区域的测温点，这一优势非常关键。

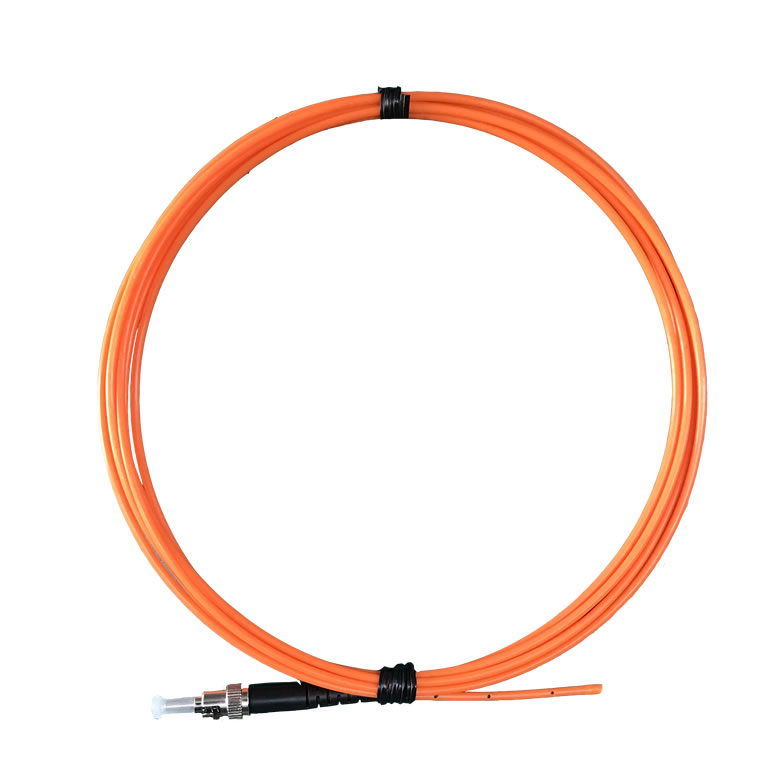

4. 探头小，便于植入或贴装
MRI 兼容附件通常结构紧凑，普通传感器不容易安装。荧光光纤探头可做小型化封装，适合布置在探头端部、导管内部、接触面或狭小空间内。
四、MRI 温度监测方案怎么设计？
1. 先确认测温目的
如果用于研发测试，应重点记录温度曲线和不同工况下的温升变化；如果用于设备集成，应重点考虑报警逻辑、接口协议和长期稳定性。
2. 再确定测点位置
常见测点包括：
- 治疗探头前端。
- 导管或手柄内部。
- 射频线圈附近。
- 患者接触区域。
- 设备内部主要发热部件。
3. 控制布线和固定方式
光纤走线应避免过度弯折、拉扯和压迫。靠近患者或运动部件的位置，需要做好固定、防护和标识，避免测试过程中发生位移。
4. 建立报警和记录机制
温度监测系统可设置预警值和保护值。当温度超过设定范围时，系统应提示操作人员，并记录温度曲线，为后续分析提供依据。
五、常见问题
1. MRI 环境下可以使用普通热电偶吗？
部分非扫描区域或研发对比测试中可以使用，但靠近强磁场、射频线圈、患者接触区域或治疗端时，需要谨慎验证。普通金属类传感器可能带来干扰、发热或安全风险。
2. 光纤测温会影响磁共振成像吗？
合理设计和安装的光纤测温系统对成像影响较小。具体是否满足使用要求，需要结合设备结构、材料封装、布线方式和实际扫描测试结果确认。
3. 荧光光纤测温适合长期集成吗？
适合。对于固定测点、强电磁环境和高绝缘要求的设备，荧光光纤测温可以作为长期温度监测方案。但探头封装、固定方式和接口协议需要在产品设计阶段同步规划。
4. MRI 测温系统最重要的指标是什么？
需要综合看抗电磁干扰、非金属材料、绝缘性能、响应速度、探头尺寸和系统稳定性。单独追求测温精度并不够，兼容性和安全性同样重要。
六、方案选型建议
1. 研发验证阶段
建议采用多点荧光光纤测温，覆盖治疗端、导管附件、线圈附近和患者接触区域，记录不同扫描模式和工作状态下的温度变化。
2. 设备集成阶段
优先保留关键风险测点，将温度数据接入设备主控系统，实现实时显示、异常报警和数据记录。
3. 批量应用阶段
重点关注探头一致性、封装可靠性、光纤固定、接口稳定性和测试标准化，确保每套设备的测温表现保持一致。
免责声明：本文内容仅用于磁共振环境下医用设备温度监测方案的技术交流，不作为医疗诊断、临床操作或设备注册认证依据。具体产品设计、材料选择、测点布置和安全控制逻辑，应由设备厂家结合实际结构、法规要求、风险管理和验证测试结果确定。
